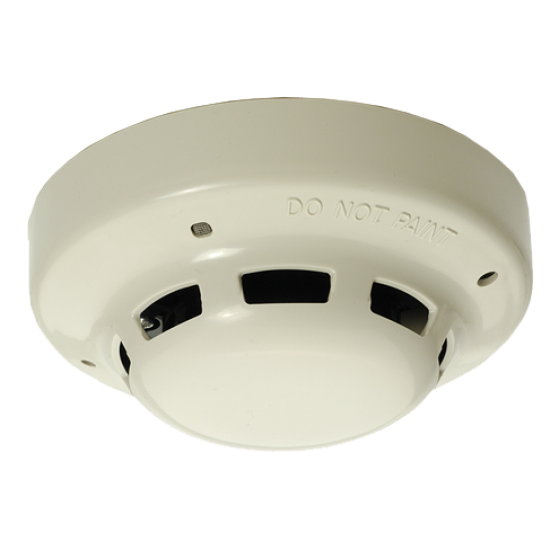

SOC-E3N

Φωτοηλεκτρικός ανιχνευτής καπνού

Category: Οπτικοί φωτοηλεκτρικοί

Description

Λειτουργία φωτοηλεκτρικού ανιχνευτή

Η υψηλής απόδοσης αποσπώμενη θαλάμη ανίχνευσης του SOC-E3N, περιλαμβάνει ένα LED και μία φωτοδίοδο. Είναι σχεδιασμένη έτσι ώστε το φως του LED υπό κανονικές συνθήκες να μην φτάνει στην φωτοδίοδο. Όταν τα σωματίδια του καπνού εισέλθουν στην θαλάμη το φως αντανακλάται και κάποιο ποσοστό φτάνει στην φωτοδίοδο. Αυτό μετατρέπεται σε ηλεκτρονικό σήμα το οποίο στην συνέχεια ενεργοποιεί τον ανιχνευτή. Η θαλάμη εύκολα αφαιρείται για να καθαριστεί είναι δε έτσι σχεδιασμένη ώστε ενώ επιτρέπει την είσοδο του καπνού απαγορεύει την είσοδο του φωτός.

Χρήση του Φωτοηλεκτρικού ανιχνευτή

Ο φωτοηλεκτρικός ανιχνευτής της σειράς CDX με την λειτουργία Flat Response Technology βρίσκει εφαρμογή σε μία μεγάλη γκάμα εγκαταστάσεων. Η υψηλής απόδοσης αποσπώμενη θαλάμη ανίχνευσης του SOC-E3N επιτρέπει την μείωση της ενίσχυσης με αποτέλεσμα την βελτίωση του λόγου σήμα / θόρυβο και ως εκ τούτου την αποφυγή ψεύτικων συναγερμών. Μπορεί να χρησιμοποιηθεί εκεί όπου συνήθως χρησιμοποιούσαμε ανιχνευτές Ιονισμού απλουστεύοντας έτσι την δουλειά των σχεδιαστών συστημάτων.

Γενικά χαρακτηριστικά :

Κλειστή θαλάμη	Ναι
Τάση λειτουργίας	9.5-30V
Ρεύμα ηρεμίας	35μΑ
Ρεύμα σε συναγερμό	40m A
Έξοδος για απομακρυσμένη ένδειξη	20mA (max) / 9.5=14mA(typ)
Θερμοκρασία λειτουργίας	Από -10°C έως + 50°C
Αντοχή περιβλήματος σε θερμοκρασία	Από -30°C έως + 60°C
Μέγιστη υγρασία περιβάλλοντος	95%RH
Στεγανότητα	IP42
Χρώμα	Mπέζ / Λευκό / Μαύρο
Υλικό κατασκευής περιβλήματος	ABS
Διάμετρος	100mm
Ύψος με την βάση	46mm
Συμβατές βάσεις	YBN-R6, YBN-R/6SK , YBO-R/6R,YBO-R/6RS, YBO-R/6RN, YBO-R/6PA,YBO-R/12V
Βάρος (με την βάση)	95g (140g)
Πιστοποίηση	EN54:2000 Part 7: LPCB, VDS(G204043)
